BOLDREX Ruby Clean: что показывает исследование поверхности после травления
После сварки нержавеющей стали важно удалить цвета побежалости, окалину и другие поверхностные загрязнения: они могут сопровождаться снижением коррозионной стойкости сварной зоны. Для производства результат обработки — это очищенная поверхность, подготовленная к восстановлению собственного защитного состояния стали.
Именно эту задачу рассматривает материал о BOLDREX Ruby Clean. Микроскопическая оценка помогает понять, как изменилась поверхность после травления сварного соединения. На представленных снимках после обработки отчётливее проявляется зеренная структура металла; автор исходного материала связывает наблюдаемую картину с удалением продуктов термического воздействия и подготовкой к репассивации.
При сварке металл нагревается и окисляется. На поверхности появляются термические оксиды: тонкие слои дают цвета побежалости, более выраженное окисление может сопровождаться образованием окалины. Под ними может находиться слой металла, обеднённый хромом. Эти изменения затрагивают участок, от состояния которого зависит сопротивление коррозии.
Химическое травление применяют для удаления термических оксидов и затронутого приповерхностного слоя. Такая обработка помогает восстановить условия для формирования защитной плёнки нержавейки. Назначение травления после изготовления — Outokumpu.
Проще говоря, задача обработки — убрать с поверхности последствия сварочного нагрева и подготовить металл к восстановлению защиты. Исследование под микроскопом позволяет подробнее рассмотреть результат этой очистки.
Обычный осмотр показывает общий вид шва, окраску и заметные загрязнения. Микрофотографии дополняют его: позволяют рассмотреть небольшие участки поверхности и характер проявления структуры металла после воздействия состава. Поэтому в представленном исследовании сравнивают состояние поверхности до и после травления Ruby Clean.

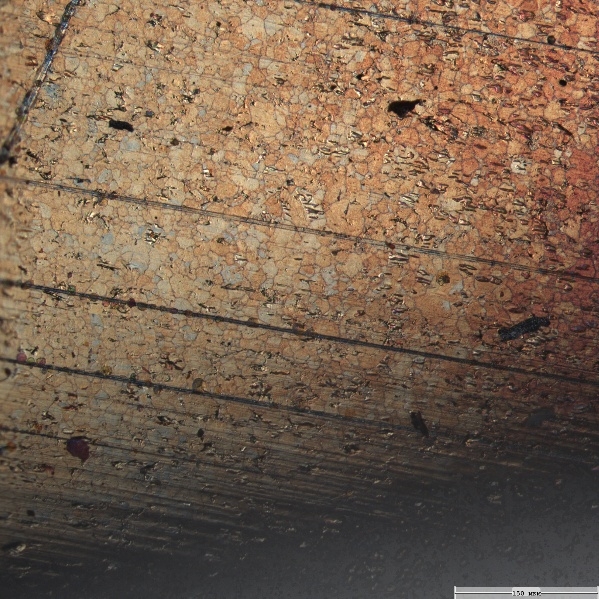

На исходном снимке заметны неоднородность контраста, линии и тёмные участки. Он фиксирует состояние выбранного поля до травления. По одной фотографии нельзя определить химический состав каждого тёмного участка.
.jpg)

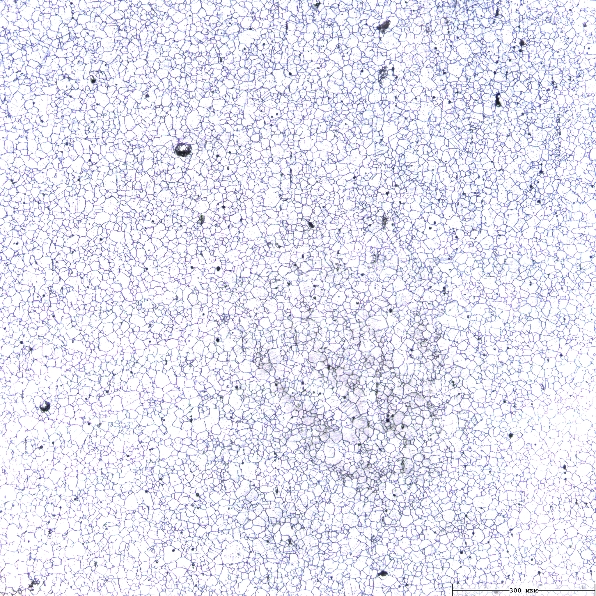

После обработки BOLDREX Ruby Clean зеренная структура различима отчётливее и равномернее в пределах показанного поля. На нём не видно выраженных сплошных участков, закрывающих структурный рисунок. В исходном исследовании эту картину интерпретируют как результат удаления поверхностных продуктов высокотемпературного окисления.
.jpg)
Зёрна — кристаллические области, из которых состоит металл. Они существовали и до обработки. При травлении изменяются состояние и рельеф поверхности, благодаря чему структура может становиться лучше различимой. Сам принцип выявления структуры травлением описан в ASTM E407.
Для технолога смысл второго снимка — в более подробной оценке обработанного участка: насколько равномерно проявляется структура и остаются ли выраженные области, мешающие её рассмотреть. Это наглядное дополнение к оценке удаления побежалости и других следов сварочного нагрева.
Линейки 150 и 300 мкм обозначают физический масштаб. Поэтому размер зёрен нельзя сравнивать только по их величине на экране. Здесь изображения служат для качественной оценки состояния поверхности; глубина снятого слоя и состав поверхности по ним не измерены.
У нержавейки есть тонкая пассивная плёнка, обогащённая соединениями хрома. Именно с ней связана способность стали сопротивляться коррозии. Термические оксиды после сварки и эта защитная плёнка различаются по строению и свойствам.
Травление удаляет мешающие оксидные слои и изменённый поверхностный металл. Затем очищенная нержавеющая сталь в подходящей среде с достаточным доступом кислорода способна вновь формировать пассивное состояние. Такое восстановление называют репассивацией. Объяснение механизма — BSSA.
Проще говоря, побежалость и окалину удаляют, чтобы подготовить поверхность к восстановлению полезного защитного слоя. Практическая ценность травления — в устранении поверхностных последствий сварки, которые могут снижать коррозионную стойкость.
Поэтому результат применения Ruby Clean в представленном исследовании связан с подготовкой поверхности к восстановлению защиты. На сайте Ruby Clean Paste производитель также указывает удаление ржавчины и побежалости, получение ровного матового вида и восстановление коррозионной стойкости. Это заявленные свойства продукта; микрофотографии в данной статье показывают отдельную сторону результата — состояние рассмотренных участков поверхности.
При удалении следов коррозии очищают поверхность от её продуктов. Уже потерянный металл такая операция не восстанавливает. Если на детали есть повреждения, после очистки их оценивают отдельно.
Пассивная плёнка слишком тонка для оценки по представленным оптическим снимкам. Видимость зёрен сама по себе не определяет готовность изделия к эксплуатации и процент улучшения защиты. Эти выводы требуют проверок по назначению изделия; необходимость отдельной химической пассивации задаёт технологическая документация.
В отдельной публикации BOLDREX об испытании в НИИ карбамидов приведён пример применения Ruby Clean Paste: сталь 1.4466 (02Х25Н22АМ2), TIG-сварка, температура 22 °C. Производитель сообщает о качественном травлении за 30 минут.
Для производства это пример подбора обработки к определённой стали и состоянию шва. Указанное время относится к описанному испытанию; рабочий режим для другого изделия выбирают по документации и результатам пробной обработки.
Публикация BOLDREX об испытании в НИИ и представленные здесь микрофотографии — отдельные материалы. Их принадлежность к одному эксперименту не установлена.
В исходном материале Ruby Clean описан как химически активная тиксотропная композиция. При нанесении такой состав легче распределяется под механическим воздействием, а после его прекращения постепенно восстанавливает структуру. Это помогает удерживать средство в зоне обработки.
На практике оператору проще контролировать, где состав контактирует с металлом. В карточке Ruby Clean Paste также отмечен красный пигмент: он делает нанесённое средство заметнее при обработке и смывании.
Локальное нанесение удобно при работе со швом на крупной ёмкости, собранной раме или другой конструкции, которую сложно погрузить в технологическую ванну. При подборе состава учитывают положение шва, марку стали, характер оксидов и требования к соседним поверхностям.
Разные подходы к организации работ рассмотрены в статье «Обработка нержавейки после сварки: методы и выбор под задачу».
Исследование связывает действие состава с наблюдаемым результатом на поверхности. Для предприятия следующий шаг — проверить выбранную обработку на характерном шве и оценить её по требованиям к своему изделию.
Для подбора Ruby Clean полезны:
Эти сведения позволяют обсудить состав, организацию локальной обработки и контроль результата. Направьте задачу специалистам BOLDREX, чтобы подобрать технологию и условия пробной обработки. Параметры применения и меры защиты определяют по актуальной документации выбранного продукта и регламенту участка.
